Manyetik Kaldıraç Rehberi
Manyetik Kaldıraç Nedir? Nasıl Çalışır? Çeşitleri, Avantajları ve Kullanım Alanları
Endüstriyel üretim süreçlerinde ağır metal parçaların güvenli ve hızlı bir şekilde kaldırılması, hem iş güvenliği hem de üretim verimliliği açısından büyük önem taşır. Özellikle demir-çelik sektöründe, makine imalatında, kalıp sanayinde ve metal işleme tesislerinde kullanılan kaldırma ekipmanları, işletmelerin günlük operasyonlarının vazgeçilmez bir parçasıdır.
Bu ekipmanlar arasında son yıllarda en çok tercih edilen çözümlerden biri manyetik kaldıraç sistemleridir. Elektrik gerektirmeden çalışabilen, güçlü manyetik alan oluşturan ve saniyeler içinde yük kaldırabilen bu sistemler; kullanım kolaylığı, düşük bakım ihtiyacı ve yüksek güvenlik avantajları sayesinde birçok sektörde yaygın olarak kullanılmaktadır.
Bu rehberde manyetik kaldıracın çalışma prensibinden kullanım alanlarına, seçim kriterlerinden güvenlik kurallarına kadar bilmeniz gereken tüm detayları bulabilirsiniz.

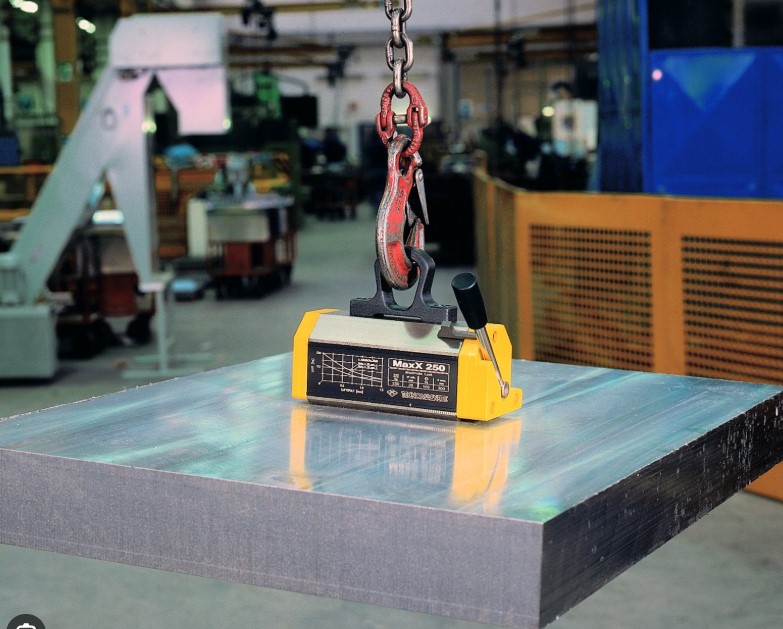

Manyetik Kaldıraç Nedir?
Manyetik kaldıraç; demir, çelik ve diğer ferromanyetik malzemeleri elektrik enerjisi kullanmadan kaldırmaya yarayan mekanik bir kaldırma ekipmanıdır.
İçerisinde bulunan yüksek güçlü kalıcı mıknatıslar sayesinde metal yüzeye güçlü şekilde tutunur. Operatör, üzerindeki kol mekanizmasını çevirerek mıknatısı aktif veya pasif hale getirir. Böylece yük güvenli bir şekilde kaldırılır veya bırakılır.
En önemli özelliği elektrik kesintisinden etkilenmemesidir.
Elektromıknatıslı sistemlerde elektrik kesildiğinde yük düşebilirken, kalıcı mıknatıslı sistemlerde manyetik kuvvet elektrikten bağımsız olduğu için kaldırma işlemi güvenli şekilde devam eder.
Manyetik Kaldıracın Tarihçesi
Manyetik kaldırma sistemlerinin geçmişi 20. yüzyılın ortalarına kadar uzanır.
İlk yıllarda elektromıknatıs teknolojisi yaygın olarak kullanılıyordu. Ancak bu sistemler;
- Elektrik tüketimi
- Kablo ihtiyacı
- Isınma problemi
- Elektrik kesintisi riski
gibi dezavantajlara sahipti.
1980'li yıllarda Neodyum-Demir-Bor (NdFeB) mıknatıslarının geliştirilmesiyle birlikte çok daha güçlü ve kompakt kalıcı mıknatıslar üretilebildi. Bu gelişme, günümüzde kullanılan modern manyetik kaldırma ekipmanlarının yaygınlaşmasını sağladı.
Bugün dünyanın önde gelen üreticileri, yüksek enerji yoğunluğuna sahip neodyum mıknatıslar kullanarak küçük boyutlarda bile tonlarca yük kaldırabilen sistemler geliştirmektedir.

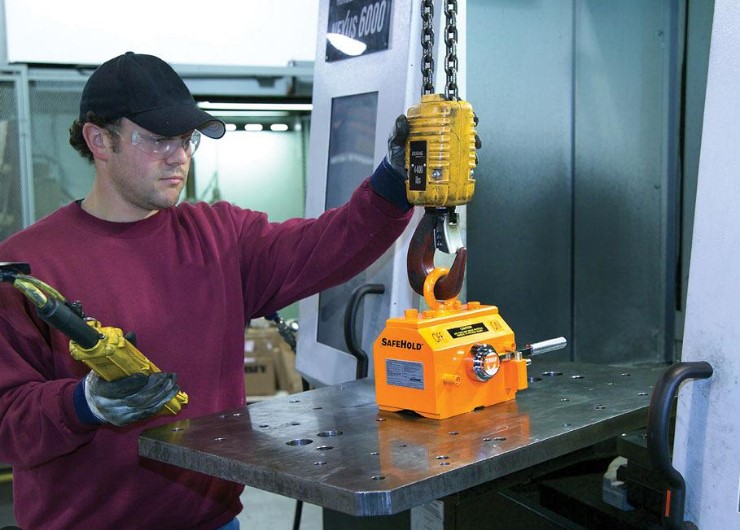

Manyetik Kaldıraç Nasıl Çalışır?
Birçok kişi manyetik kaldıracın nasıl bu kadar ağır yükleri kaldırabildiğini merak eder.
Aslında sistem oldukça basit ancak mühendislik açısından son derece gelişmiştir.
Manyetik kaldıraç içerisinde çok güçlü kalıcı mıknatıslar bulunur.
Operatör kolu çevirdiğinde;
- İç rotor döner.
- Manyetik alan yön değiştirir.
- Manyetik akı gövdeye yönlendirilir.
- Alt yüzeyde çok güçlü çekim oluşur.
Bu kuvvet sayesinde çelik yüzey adeta mıknatısın bir parçası haline gelir.
Kol tekrar çevrildiğinde ise manyetik akı iç gövdeye yönlendirilir ve yük kolayca bırakılır.
Bu sistem tamamen mekanik çalıştığı için elektrik veya bataryaya ihtiyaç duymaz.
Manyetik Akı Nedir?
Manyetik kaldırma sistemlerini anlamak için manyetik akı kavramını bilmek gerekir.
Manyetik akı, mıknatısın oluşturduğu görünmeyen enerji çizgileridir.
Bu çizgiler metal yüzey içerisinde kapalı bir devre oluşturur.
Ne kadar iyi temas sağlanırsa;
- çekim kuvveti artar,
- güvenlik yükselir,
- kaldırma kapasitesi maksimum seviyeye ulaşır.
Bu nedenle üreticiler yüzey temizliğine büyük önem verilmesini tavsiye eder.

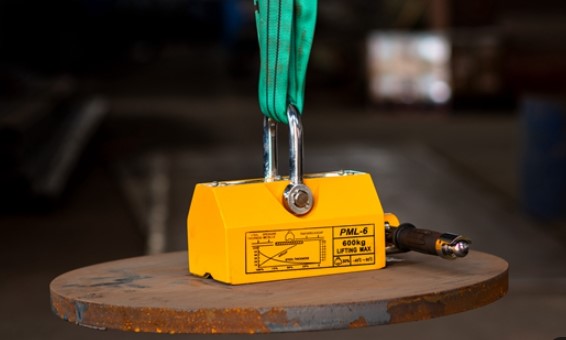

Manyetik Kaldıracın Temel Parçaları
Bir manyetik kaldıracın içerisinde birçok hassas mekanizma bulunur.
Gövde
Yüksek mukavemetli çelikten üretilir.
Darbe ve deformasyona karşı dayanıklıdır.
Neodyum Mıknatıs
Sistemin kalbidir.
En yüksek manyetik enerjiyi sağlayan parçadır.
Rotor
Manyetik alanın yönünü değiştirir.
Kilitleme Kolu
Operatörün açma kapama işlemini güvenli şekilde yapmasını sağlar.
Emniyet Mekanizması
Kolun kendiliğinden açılmasını önler.
Yük altında istemsiz kapanmayı engeller.
Neden Neodyum Mıknatıs Kullanılır?
Günümüzde kaliteli manyetik kaldırma ekipmanlarının büyük bölümü neodyum mıknatıslarla üretilmektedir.
Çünkü;
- Çok yüksek manyetik güç sağlar.
- Küçük hacimde büyük kuvvet üretir.
- Uzun yıllar performansını korur.
- Bakım gerektirmez.
- Elektrik istemez.
Bu nedenle modern kaldırma ekipmanlarında standart haline gelmiştir.
Manyetik Kaldıracın Avantajları
Doğru seçilmiş bir manyetik kaldıraç işletmelere önemli avantajlar sağlar.
Elektrik Gerektirmez
Elektrik altyapısına ihtiyaç duymaz.
Enerji maliyeti oluşturmaz.
Hızlı Çalışır
Bir yük birkaç saniye içerisinde kaldırılabilir.
Bu da üretim hızını artırır.
İş Güvenliğini Artırır
Doğru kullanıldığında güvenli kaldırma sağlar.
Operatörün fiziksel yükünü azaltır.
Bakım Masrafı Düşüktür
Hidrolik sistem bulunmadığı için bakım ihtiyacı oldukça azdır.
Uzun Ömürlüdür
Kaliteli üretilmiş bir manyetik kaldıraç yıllarca sorunsuz kullanılabilir.
Manyetik Kaldıracın Dezavantajları
Her ekipmanda olduğu gibi bazı sınırlamalar da vardır.
Örneğin;
- Alüminyum kaldırmaz.
- Bakır kaldırmaz.
- Pirinç kaldırmaz.
- Ahşap kaldırmaz.
- Plastik kaldırmaz.
Yalnızca ferromanyetik malzemelerde kullanılabilir.
Hangi Malzemelerde Kullanılır?
En verimli kullanım alanları şunlardır:
✔ Karbon çeliği
✔ Dökme demir
✔ Alaşımlı çelik
✔ Kalıp çeliği
✔ Sac levhalar
✔ Çelik bloklar
✔ Makine parçaları
✔ Çelik profiller
✔ Mil
✔ Şaft
✔ Borular (uygun modele göre)

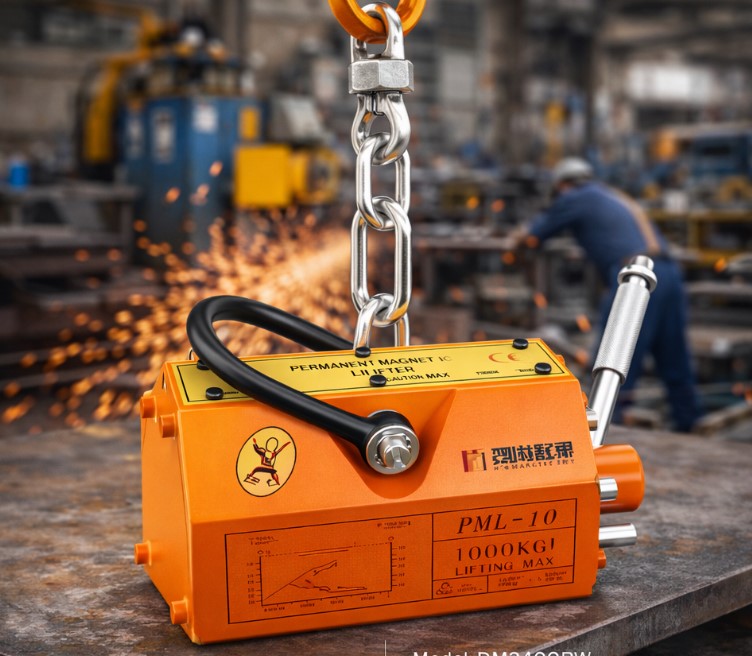

Manyetik Kaldıraç Nerelerde Kullanılır?
Bugün dünyanın birçok sektöründe kullanılmaktadır.
En yaygın kullanım alanları şunlardır:
Demir Çelik Fabrikaları
Sacların üretim hatlarında taşınması.
CNC İşleme Merkezleri
Ağır iş parçalarının yüklenmesi.
Kalıp Sanayi
Tonlarca ağırlıktaki kalıpların kaldırılması.
Lazer Kesim Tesisleri
Sac plakaların taşınması.
Makine İmalatı
Makine gövdeleri ve büyük parçaların montajı.
Tersaneler
Çelik levhaların güvenli taşınması.
Vinç Sistemleri
Kanca ile birlikte kaldırma ekipmanı olarak.

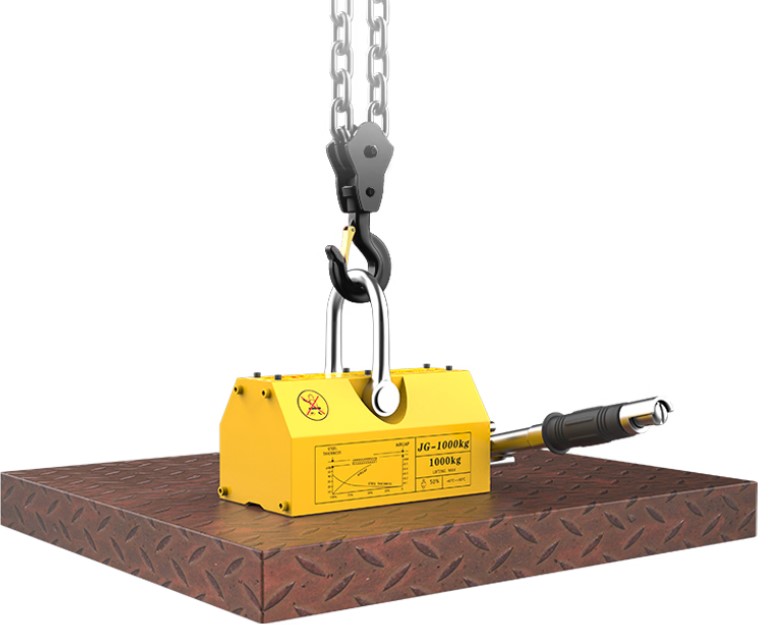

Doğru Manyetik Kaldıraç Nasıl Seçilir?
İşletmelerin yaptığı en büyük hatalardan biri, yalnızca kaldırılacak yükün ağırlığına bakarak manyetik kaldıraç satın almaktır. Oysa güvenli ve verimli bir kullanım için ağırlığın yanı sıra malzemenin cinsi, yüzey yapısı, kalınlığı, geometrisi ve çalışma koşulları birlikte değerlendirilmelidir.
Yanlış seçilen bir manyetik kaldıraç yalnızca verim kaybına yol açmaz; aynı zamanda iş güvenliği açısından da ciddi riskler oluşturabilir.
Bu bölümde doğru ürün seçimi için dikkat edilmesi gereken temel kriterleri ayrıntılı olarak ele alıyoruz.
1. Kaldırılacak Yükün Gerçek Ağırlığını Belirleyin
Manyetik kaldıraç seçiminde ilk adım, kaldırılacak malzemenin gerçek ağırlığını doğru belirlemektir.
Tahmini ağırlıklarla hareket etmek doğru değildir. Mümkün olduğunca teknik çizimler, üretici verileri veya tartım sonuçları esas alınmalıdır.
Örneğin;
- Çelik levhalar
- Kalıp blokları
- Makine parçaları
- Profiller
- Mil ve şaftlar
aynı ağırlıkta olsalar bile farklı geometrilere sahip olduklarından manyetik performansları değişebilir.
Güvenlik Payı Bırakın
Profesyonel işletmeler hiçbir zaman manyetik kaldıracı maksimum kapasitesinde sürekli çalıştırmaz.
Örneğin;
Gerçek yük:
800 kg
Tercih edilmesi gereken model:
1000 kg
Bu yaklaşım;
- ekipmanın ömrünü uzatır,
- güvenliği artırır,
- operatör hatalarını azaltır.
2. Malzemenin Türü Neden Önemlidir?
Manyetik kaldıraç yalnızca ferromanyetik malzemelerde çalışır.
En iyi performans alınan malzemeler şunlardır:
- Düşük karbonlu çelik
- Karbon çeliği
- Dökme demir
- Alaşımlı çelik
- Yapısal çelik
Buna karşılık aşağıdaki malzemeler standart kalıcı mıknatıslarla kaldırılamaz veya çok düşük performans gösterir:
- Alüminyum
- Bakır
- Pirinç
- Titanyum
- Magnezyum
- Ahşap
- Plastik
Paslanmaz çelikte ise durum kullanılan alaşıma göre değişebilir. Ferritik paslanmaz çelik manyetik özellik gösterebilirken, östenitik paslanmaz çelik çoğunlukla manyetik değildir.

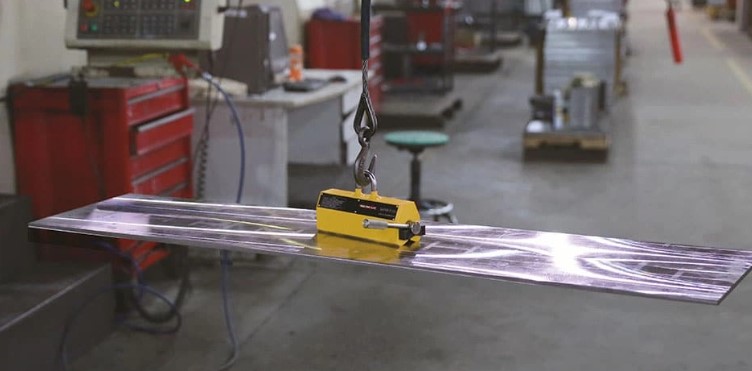

3. Sac Kalınlığı Neden Bu Kadar Önemlidir?
Birçok kullanıcı şu yanılgıya düşer:
"1000 kg manyetik kaldıraç aldım, her parçayı 1000 kg kaldırır."
Bu doğru değildir.
Manyetik kuvvet yalnızca ağırlığa bağlı değildir.
Sac ne kadar inceyse, manyetik akının oluşacağı kesit de o kadar azalır.
İnce saclarda mıknatısın ürettiği manyetik alan tam olarak kapanamaz ve tutma kuvveti düşer.
Bu nedenle üreticiler genellikle farklı sac kalınlıkları için farklı kapasite değerleri sunar.
Kalın Saclarda Performans
Kalın çelik bloklarda:
✔ temas alanı fazladır
✔ manyetik devre daha iyi oluşur
✔ kaldırma kuvveti yükselir
✔ güvenlik artar
İnce Saclarda Performans
İnce saclarda:
- kapasite düşebilir,
- yük esneyebilir,
- temas azalabilir,
- güvenlik payı küçülebilir.
Bu nedenle özellikle ince levhaların kaldırılmasında üreticinin teknik kapasite tabloları dikkate alınmalıdır.
4. Yüzey Kalitesi Kaldırma Gücünü Etkiler
Manyetik kaldırma sistemleri en iyi performansı temiz ve düzgün yüzeylerde gösterir.
Şu durumlar tutma kuvvetini azaltabilir:
Pas
Pas tabakası temas yüzeyini bozar.
Boya
Kalın boya tabakaları mıknatıs ile çelik arasındaki mesafeyi artırır.
Yağ
Kayganlık oluşturabilir.
Kir
Tam teması engeller.
Kaynak Çapakları
Boşluk oluşturur.
Eğri Yüzeyler
Temas alanını küçültür.

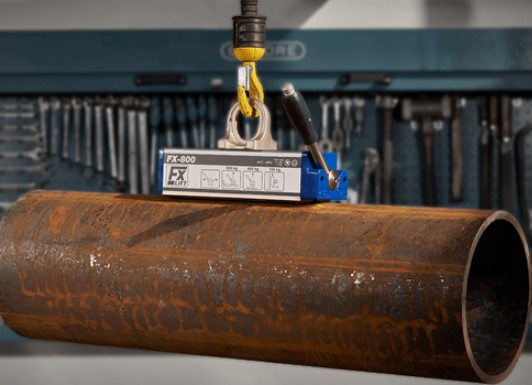

5. Yuvarlak Malzemelerde Kapasite Neden Düşer?
Bu soru sanayide en çok sorulan sorulardan biridir.
Sebep oldukça basittir.
Düz bir sac üzerinde mıknatısın alt yüzeyinin tamamı metale temas eder.
Yuvarlak bir mil veya boruda ise yalnızca küçük bir bölüm temas eder.
Temas alanı küçüldükçe;
- manyetik akı azalır,
- tutma kuvveti düşer,
- güvenlik katsayısı değişebilir.
Bu nedenle üreticiler genellikle düz yüzey ve silindirik yüzey için ayrı kapasite değerleri yayınlar.
6. Çalışma Ortamını Değerlendirin
Manyetik kaldıracın kullanılacağı ortam da seçim sürecinde göz önünde bulundurulmalıdır.
Örneğin;
Çelik Servis Merkezleri
Yoğun kullanım vardır.
Daha dayanıklı gövde tercih edilir.
Makine İmalatı
Çeşitli geometriler kaldırılır.
Farklı kapasite seçenekleri gerekebilir.
Kalıp Fabrikaları
Yükler ağırdır.
Güvenlik ön plandadır.
Tersaneler
Nem oranı yüksektir.
Korozyon direnci önemlidir.
7. Doğru Kapasite Nasıl Seçilir?
Her zaman daha büyük model almak doğru değildir.
Örneğin;
Sürekli 120 kg kaldıran bir işletmenin
1000 kg model satın alması ekonomik olmayabilir.
Benzer şekilde
850 kg yük kaldıran bir işletmenin
600 kg model kullanması ciddi güvenlik riski oluşturur.
İşletmenin gerçek çalışma şartlarına uygun kapasite belirlenmelidir.
8. Kullanım Sıklığı da Önemlidir
Bazı işletmeler günde
10 kaldırma işlemi yapar.
Bazıları ise
500 kaldırma işlemi gerçekleştirir.
Yoğun kullanılan ekipmanlarda;
- kaliteli rulmanlar,
- sağlam gövde,
- yüksek kaliteli mıknatıs,
- güvenilir kilitleme mekanizması
uzun ömür açısından önemlidir.
9. CE Uygunluğu ve Teknik Belgeler
Profesyonel kullanım için satın alınacak ürünlerde şu belgelerin bulunması önemlidir:
- CE uygunluğu
- Kullanım kılavuzu
- Teknik veri sayfası
- Kapasite tablosu
- Bakım talimatları
- Garanti bilgileri
Bu belgeler hem güvenli kullanım hem de kurumsal satın alma süreçlerinde önem taşır.
10. Fiyat mı, Toplam Maliyet mi?
Satın alma kararında yalnızca ilk fiyatı değerlendirmek doğru olmayabilir.
Düşük kaliteli bir ürün;
- daha kısa ömürlü olabilir,
- bakım maliyetini artırabilir,
- üretim kaybına yol açabilir,
- güvenlik risklerini yükseltebilir.
Uzun vadede kaliteli bir ekipman, toplam sahip olma maliyeti açısından daha avantajlı olabilir.
Uzman Tavsiyesi
Manyetik kaldıraç satın almadan önce şu soruların cevabını netleştirin:
✔ En ağır yükünüz kaç kilogram?
✔ Malzeme düz mü, yuvarlak mı?
✔ Sac kalınlığı nedir?
✔ Günlük kaç kaldırma işlemi yapılıyor?
✔ Vinç kapasiteniz yeterli mi?
✔ Çalışma ortamı nasıl?
✔ Güvenlik prosedürleriniz neler?
Bu soruların cevapları, doğru ürün seçiminin temelini oluşturur.
Manyetik Kaldıraçların Güvenli Kullanımı, Bakımı, Sık Yapılan Hatalar ve Sık Sorulan Sorular
Manyetik kaldıraçlar doğru seçildiğinde ve doğru kullanıldığında son derece güvenli kaldırma ekipmanlarıdır. Ancak yanlış kullanım, bakım eksikliği veya çalışma koşullarının göz ardı edilmesi hem ekipmanın ömrünü kısaltabilir hem de iş güvenliği açısından ciddi riskler oluşturabilir.
Bu bölümde güvenli kullanım kuralları, bakım önerileri, sık yapılan hatalar ve kullanıcıların en çok merak ettiği sorular ayrıntılı olarak ele alınmaktadır.

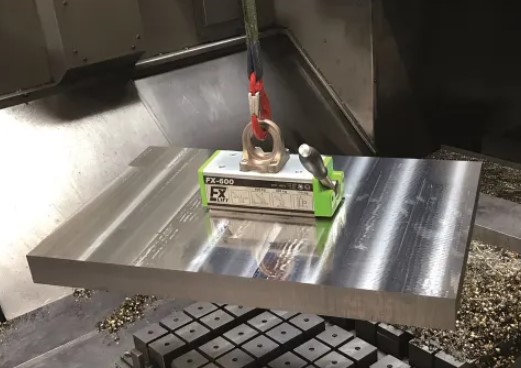

Manyetik Kaldıraç Kullanırken Dikkat Edilmesi Gereken Güvenlik Kuralları
Her kaldırma işleminden önce operatörün kısa bir kontrol yapması büyük önem taşır.
1. Yükün Ağırlığını Kontrol Edin
Kaldırılacak parçanın ağırlığı, manyetik kaldıracın güvenli çalışma kapasitesini aşmamalıdır.
Özellikle tahmini ağırlıklarla çalışmak yerine teknik çizimler veya tartım verileri kullanılmalıdır.
2. Yüzey Temizliği Yapın
Manyetik yüzey ile yük arasında;
- yağ,
- pas,
- boya,
- talaş,
- kir
bulunmamalıdır.
Temiz temas yüzeyi, maksimum manyetik tutunma sağlar.
3. Kolu Tam Kilitleyin
Kol yarım konumda bırakılmamalıdır.
Kilitleme mekanizmasının tam olarak devreye girdiğinden emin olunmalıdır.
4. Test Kaldırması Yapın
Yük doğrudan maksimum yüksekliğe kaldırılmamalıdır.
İlk olarak yaklaşık 10–20 cm kaldırılarak tutunmanın güvenli olduğu kontrol edilmelidir.
5. Yük Altında İnsan Bulundurmayın
Bu, kaldırma ekipmanlarının en temel güvenlik kurallarından biridir.
Hiçbir koşulda yük altında personel bulunmamalıdır.
6. Ani Hareketlerden Kaçının
Vinç ani hızlanmamalı veya ani fren yapmamalıdır.
Sarsıntılar manyetik tutunmayı olumsuz etkileyebilir.
7. Darbelerden Koruyun
Manyetik kaldıracı yere düşürmek veya sert darbelere maruz bırakmak;
- gövdeye,
- mıknatıslara,
- kilitleme mekanizmasına
zarar verebilir.
Günlük Kontrol Listesi
Her vardiya öncesinde şu kontroller yapılmalıdır:
✔ Gövdede çatlak var mı?
✔ Kilitleme kolu düzgün çalışıyor mu?
✔ Alt yüzey temiz mi?
✔ Askı halkasında deformasyon var mı?
✔ Cıvatalarda gevşeme var mı?
✔ Etiket ve kapasite bilgileri okunabiliyor mu?
Haftalık Bakım
Haftalık bakım sırasında:
- Gövde temizlenmeli,
- Hareketli parçalar kontrol edilmeli,
- Kilitleme mekanizması test edilmeli,
- Askı noktaları incelenmelidir.
Aylık Bakım
Ayda bir kez daha detaylı kontrol önerilir:
- Cıvata sıkılıkları
- Aşınma belirtileri
- Yüzey düzlüğü
- Emniyet mekanizması
incelenmelidir.
Yıllık Periyodik Kontrol
Yoğun kullanılan ekipmanların belirli aralıklarla yetkili kişiler tarafından kontrol edilmesi önerilir.
Bu kontroller;
- genel mekanik durum,
- deformasyon,
- bağlantı elemanları,
- güvenlik mekanizması
gibi kritik noktaları kapsamalıdır.
Manyetik Kaldıraçlarda Sık Yapılan Hatalar
Yanlış Kapasite Seçimi
En yaygın hata budur.
Kullanım amacına uygun olmayan kapasite seçimi hem güvenliği hem de ekipmanın ömrünü olumsuz etkileyebilir.
İnce Saclarda Tam Kapasite Beklemek
Ürün etiketindeki kapasite değeri her malzeme için aynı sonucu vermez.
İnce saclarda kaldırma kapasitesi düşebilir.
Paslı Yüzeyde Kullanım
Kalın pas tabakası temas alanını azaltabilir.
Eğri Malzemelerde Kullanım
Kavisli yüzeylerde temas alanı küçüldüğü için kaldırma performansı değişebilir.
Kolu Tam Kilitlemeden Kaldırmak
Emniyet mekanizmasının tam devreye girmemesi ciddi güvenlik riski oluşturabilir.
Askı Zincirini Yanlış Bağlamak
Askı ekipmanlarının da kaldırma kapasitesine uygun olması gerekir.
Manyetik Kaldıraç Kullanımında Verimliliği Artıran İpuçları
- Yükü merkeze yakın kavrayın.
- Temas yüzeyini temiz tutun.
- Düzenli bakım yapın.
- Operatörleri eğitin.
- Kapasite sınırlarını bilin.
- Ürün etiketlerini okunur durumda tutun.
- Kaldırma planı oluşturun.
Sık Sorulan Sorular
Manyetik kaldıraç elektrikle mi çalışır?
Hayır. Kalıcı mıknatıs teknolojisi kullanan modeller elektrik gerektirmez.
Alüminyum kaldırabilir mi?
Hayır.
Standart manyetik kaldıracın alüminyum üzerinde yeterli tutunma sağlaması beklenmez.
Paslanmaz çelik kaldırabilir mi?
Paslanmaz çeliğin türüne bağlıdır.
Manyetik özellik gösteren bazı paslanmaz çelikler kaldırılabilirken, bazıları kaldırılamaz.
Boya manyetik gücü etkiler mi?
Kalın boya tabakaları teması azaltabileceği için performansı olumsuz etkileyebilir.
Yuvarlak borular kaldırılabilir mi?
Evet, ancak temas alanı düz yüzeylere göre daha az olduğundan kapasite farklı olabilir.
Manyetik gücü zamanla azalır mı?
Kaliteli kalıcı mıknatıslar normal kullanım koşullarında uzun yıllar yüksek performansını korur.
Bakım gerektirir mi?
Elektrikli sistemlere göre bakım ihtiyacı daha düşüktür. Bununla birlikte düzenli mekanik kontroller yapılmalıdır.
Yağlı yüzeylerde kullanılabilir mi?
Temas kalitesini etkileyebileceği için kaldırma öncesinde yüzey temizliği önerilir.
Açık alanda kullanılabilir mi?
Uygun çevre koşulları ve üretici tavsiyeleri dikkate alınarak kullanılabilir.
Vinçle birlikte kullanılabilir mi?
Evet.
Manyetik kaldırma ekipmanları çoğunlukla vinç sistemleriyle birlikte kullanılır.
Sonuç
Manyetik kaldıraçlar; doğru kapasite seçildiğinde, uygun malzemelerde kullanıldığında ve düzenli bakımları yapıldığında sanayi işletmeleri için güvenli, hızlı ve ekonomik kaldırma çözümleri sunar.
Başarılı bir kullanım için yalnızca ürünün teknik özelliklerine değil; çalışma ortamına, kaldırılacak malzemenin özelliklerine, güvenlik kurallarına ve operatör eğitimine de önem verilmelidir. Bu unsurlar bir araya geldiğinde hem iş güvenliği artar hem de üretim süreçleri daha verimli hale gelir.
